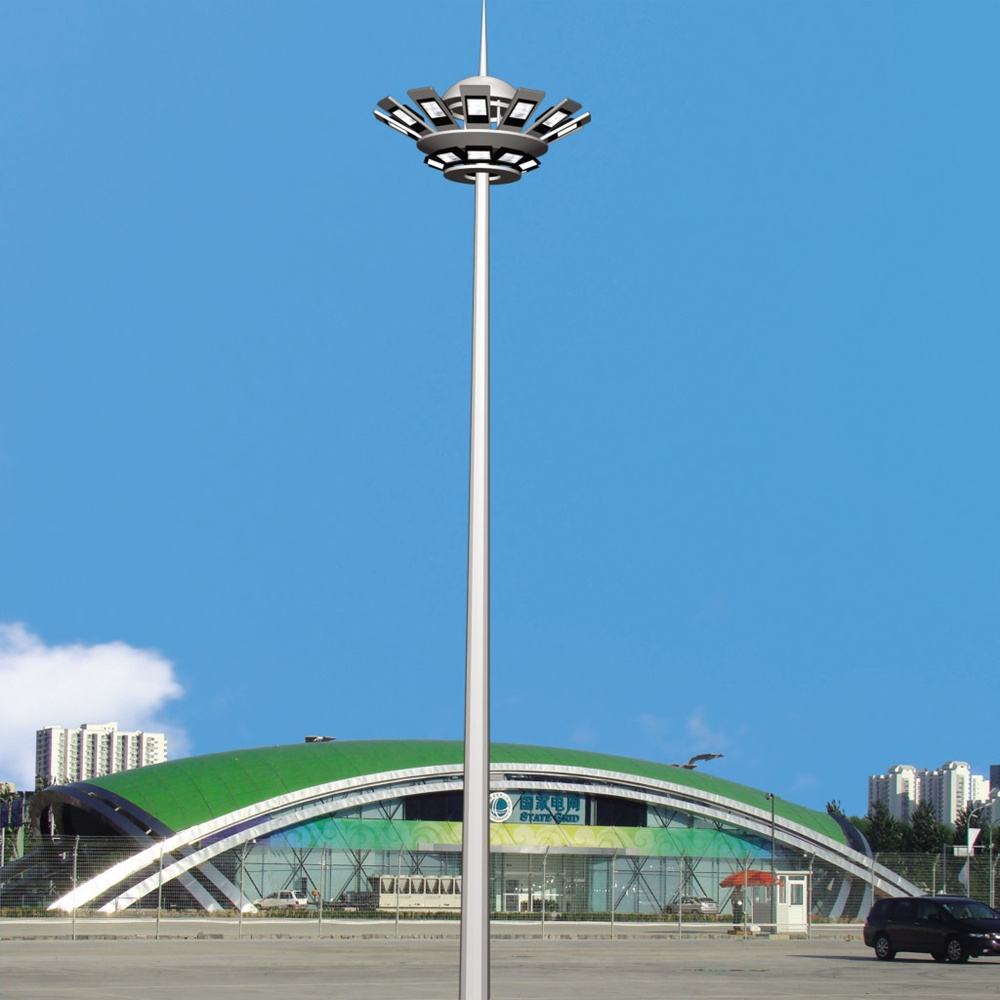

下面是一些升降式高桿燈的相關介紹和規則章程:
一、關于升降式高桿燈的技術數據
1、高度25米;
2、功率6*1KV+2*0.4KV
3、吃風力11級
4、電纜4*42+1*2.52橡膠/根 2*2.5橡膠/根
二、高桿燈結構:
1、燈盤;2燈桿;3、傳動機構;4、電氣控制箱;
1、燈盤部分為:
鋼和鋁合金(組成)結構。上面裝有燈具、整流器、接線盒等。并有防雨裝置。檢修方便、安全可靠。其電源為220V。光源為400W、1000W高壓鈉燈泡。燈具的照射角度可在一定范圍內進行水平和垂直方向的調整。以滿足照明角度需要。
2、燈桿:采用內外熱浸鍍鋅。因此有很好的防銹防腐能力。頂桿裝有避雷針、防雨罩、Y型滑輪組成(其中膠木輪走電纜線、鋼輪走鋼絲繩)裝有自動掛鉤。底座與燈盤上的定位裝置配合將燈盤拖住。燈桿下端裝有小門。內裝卷揚機及電氣設備。
3、傳動機構:
由升降電機和電源箱、卷揚機及齒輪箱、鋼絲繩組成。卷揚機是由鍋輪鍋桿、滾筒齒輪及鋼絲組成。由電動機帶動鍋輪鍋桿傳動。通過齒輪、滾筒及鋼絲繩完成燈盤的升降動作。升降機帶有剎車裝置。升降時燈盤可停在任意位置,不下滑。電動機功率根據提升燈盤的燈盤重量分別為5KW、2KW。上升或下降平均速度為V=3米/分鐘左右。鋼絲繩的安全系數為9。
4、電氣部分:
高桿燈底內室裝有電源箱。除了給燈盤照明提供電源,還可以實現燈盤升降控制。為節約能源從接線上分為兩組:分別由全夜照明和半夜照明電源供電。分組情況一般為雙光源燈具中的燈泡各為一組。即后半夜可以熄滅。所有燈具中的一個燈泡以保持均勻的照明效果。而且降低一半照明,燈盤照明由電源中二只/C45W-30-60A自動開關控制。由兩條通用橡膠軟電纜分別通過兩只NC3(CL46)-25-30-10/220V交流接觸器連接。將全夜照明電源和半夜照明電源引到燈盤上的兩個接線端子:1JX、2JX然后經接線盒端子。根據需要分別到各個整流器安裝單元進而送到各個燈泡。使其按所在組別在全夜提供電源。在燈盤上裝有兩只障礙燈(超過30米高度以上)。電源箱除設有燈盤照明電源外,還裝有一只三板空氣開關(16A)作為燈盤升降操作電源。平時將三板空氣開關置于斷開位置。等需要進行檢修維護時,只需將三板開關置于接通位置。即可手持控制按鈕在距桿5米外處進行操作。
每次檢修完畢前應先用臨時短截電纜將燈試亮后恢復。高桿燈頂端裝有一根避雷針。
燈具配套的電氣需要:燈具工作環境溫度-25℃-+65℃。整流器適用于220-230V/50HZ系統??闺妷翰▌印?0%,采用超前穩壓型原理制成,以減小啟動電流,整流器應和光源匹配。補償電容采用防爆電容,低損耗型。補償后的功率因素不小于0.9,燈具應帶有支架,其供光角度可調試。
三、 燈盤下降
1、 打開燈桿底座小門,先將燈盤照明電源電纜連接的工業連接器的插頭拔下;
2、 按動“上升”按鈕使燈盤稍稍升起,操作時應觀看孔桿內壁處下標記線。當此標記與鋼絲繩上的標記重合時,因立即停止上升。此時自動掛鉤已離開掛軸。鋼絲繩開始受力,此時用膠布將電纜與鋼絲繩分別固定在一起繼續下降。
3、 待電纜端頭上升超過卷揚機時,則操作人可距5米處以外操作使燈盤落到下托架為止。
四、燈盤上升
接好電源,按動“上升”按鈕,使燈盤上升到離燈桿端還有2米左右時注意門孔內。當看到電纜端頭時立即停止上升。把固定在鋼絲繩上的膠布去掉。在點動“上升”按鈕,使燈盤上升。當鋼絲繩上的標記與門孔內壁標記重合時。按動“下降”按鈕,燈盤被托住,鋼絲繩卸力(鋼絲繩不能彎曲)此時停止下降。
五、維護檢修
1、 卷揚機部分:維護保養燈盤下降后,即可經行檢修。首先要除油垢,檢查鋼絲繩是否斷絲、銹蝕、磨損(下降過程中注意鋼絲繩情況)。
2、 檢查鍋輪、鍋桿的磨損情況。
3、 檢查各部件連接螺栓是否松動。
