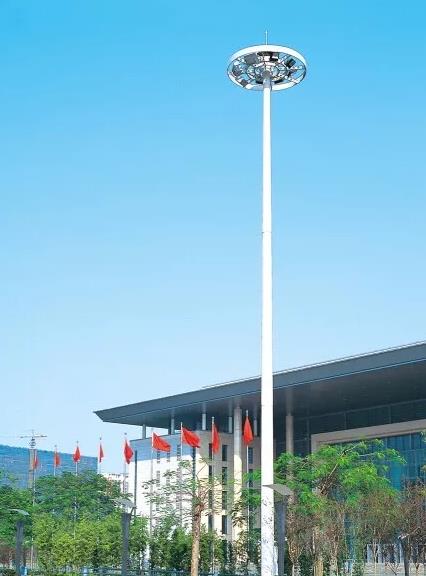

在升降式高桿燈底部的長方形內腔中,除了安裝電氣控制系統外還安裝電動機等升降系統。
電氣控制系統安裝在燈桿內部,可避免惡劣的室外環境導致升降運動的故障。電氣控制系統中設有各種電路過載保護裝置。
系統中的電路的導電體廣泛采用銅基鍍銀,以保證電氣連接的良好接觸。
升降式led高桿燈的升降系統是通過電動機、(電磁制動式)蝸輪蝸桿減速器、安全聯軸器、主鋼絲繩、副鋼絲繩、分繩器及動滑輪組等部件驅動 燈盤的升降。
蝸輪蝸桿減速器的自鎖能力強,傳動緊湊,傳動比很大,為了減小蝸輪、蝸桿變速比,減小上升扭矩,特別增加了一組動滑輪,使燈盤的升降速度小于 0.2米/秒。
主鋼絲繩通過分繩器與燈盤副鋼絲繩相連,可避免由于主鋼絲的拉伸而造成副鋼絲的纏繞。
主、副鋼絲繩均采用高強度耐腐蝕6*19型不旋轉鍍鋅 鋼絲繩。升降滑輪組都采用經過熱鍍鋅處理的A3鋼支架、不銹鋼軸、銅滑輪,確保在正常大氣條件下不銹蝕運轉靈活。
各種緊固件墊圈、卡圈等零件也都采用熱鍍 鋅件或不繡鋼。燈盤上設有6組導向滑輪組及三組以上制動裝置,在燈盤的提升或下降過程中呈120度分布的導向輪沿?zé)魲U表面滾動,保證燈盤不產生擺動。
燈盤的導向輪與燈桿表面接觸的工作部分表面采用橡膠熱壓合工藝。為了充分保證燈盤到極限位置時自動停車,燈盤上升、下降運動都裝性能可靠的限位開關,并設有超行程保護。
